? ??★ ?孔板流量計優點

　　1、標準節流件是全用的，并得到了國際標準組織的認可，無需實流校準，即可投用，在流量傳感器中也是唯一的；
　　2、結構易于復制，簡單、牢固、性能穩定可靠、價格低廉；
　　3、應用范圍廣，包括全部單相流體(液、氣、蒸汽)、部分混相流，一般生產過程的管徑、工作狀態(溫度、壓力)皆可以測量；
　　4、檢測件和差壓顯示儀表可分開不同廠家生產，便于專業化規模生產。
　★ ?孔板流量計缺點

　　1、測量的重復性、精確度在流量傳感器中屬于中等水平，由于眾多因素的影響錯綜復雜，精確度難于提高；
　　2、范圍度窄，由于流量系數與雷諾數有關,一般范圍度僅3∶1～4∶1；
　　3、有較長的直管段長度要求，一般難于滿足。尤其對較大管徑，問題更加突出；
　　4、壓力損失大；
　　5、孔板以內孔銳角線來保證精度，因此傳感器對腐蝕、磨損、結垢、臟污敏感，長期使用精度難以保證，需每年拆下強檢一次；
　　6、采用法蘭連接，易產生跑、冒、滴、漏問題，大大增加了維護工作量。

?

?

★?孔板流量計選型：

節流件：標準孔板、標準噴嘴、長徑噴嘴、1/4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板等 取壓裝置：環室、取壓法蘭、夾持環、導壓管等 連接法蘭(國家標準、各種標準及其它設計部門的法蘭)　、緊固件。 測量管

?

?

?

?

?

孔板流量計原理及結構：

充滿管道的流體，當它們流經管道內的節流裝置時，流速將在節流裝置的節流處形成局部收縮，從而使流速增加，靜壓力降低，于是在節流裝置前后便產生了壓力降或叫壓差，介質流動的流量愈大，在節流裝置前后產生的壓差也就愈大，所以可通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。

孔板流量計計算公式

Q = 0.003998 * α * ε * d^2?* √ △P / ρ

?

M = 0.003998 * α * d²?* √ △P * ρ

?

公式中各代號所指定義及單位請查閱供貨時所提供的計算書。

?

孔板流量計結構形式及應用簡介

孔板按結構和用途可分為以下幾種結構形式：

（1）標準孔板。（2）一體化孔板。（3）偏心孔板。（4）園缺孔板。（5）環形孔板。（6）八槽孔板。（7）限流孔板。(8)高壓透鏡墊孔板。

?

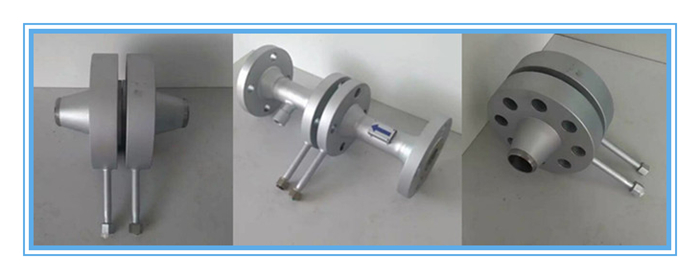

★?標準孔板。

具有測量精度高，安裝方便，使用范圍廣，造價低等特點。 廣泛應用于各種介質的流量測量。公稱通徑：DN50—1200mm.

按取壓方式可分為角接取壓，法蘭取壓，徑距取壓。

按連接方式可分為法蘭連接，直接焊接。

材質可按用戶要求定制，滿足不同工況的需求。

?

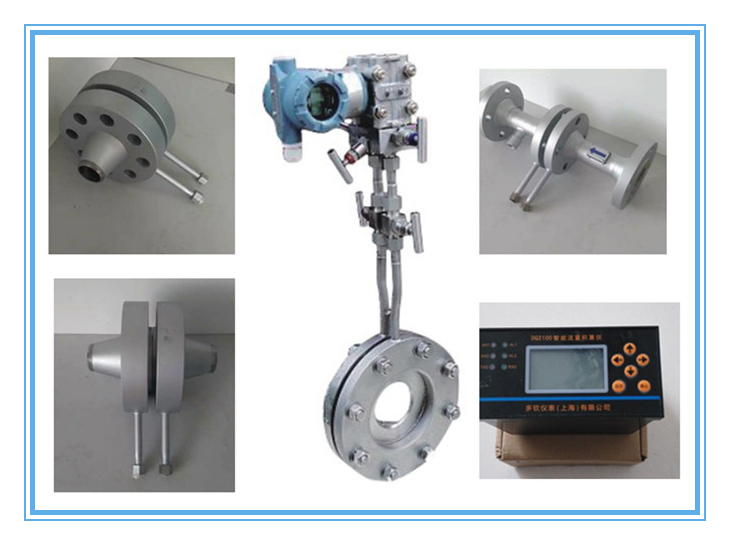

★?一體化孔板

? 一體化孔板是把孔板和溫度或壓力傳感器，差壓變送器安裝在一起，構成一個完整的測量系統，廣泛運用于流體的精確測量，更適用于氣體的貿易結算計量。公稱通徑：DN50—1200mm.

★?偏心孔板

具有不易堵塞，前后直管較短的特點。適用于高爐煤氣、焦爐煤氣等含粉塵、雜質較多的氣體及液體的測量。公稱通徑:DN100—2000,壓力等級：0—PN400Mpa.

★?偏心孔板

具有不易堵塞，前后直管較短的特點。適用于高爐煤氣、焦爐煤氣等含粉塵、雜質較多的氣體及液體的測量。公稱通徑:DN100—2000,壓力等級：0—PN400Mpa.

★?偏心孔板

具有不易堵塞，前后直管較短的特點。適用于高爐煤氣、焦爐煤氣等含粉塵、雜質較多的氣體及液體的測量。公稱通徑:DN100—2000,壓力等級：0—PN400Mpa.

?

★?園缺孔板

? 園缺孔板和偏心孔板的原理基本相似，都是應用于贓物介質的測量。更適用于低雷諾數流體介質的測量，由于它具有孔板和噴嘴的互補性，測量低雷諾數介質時，非常穩定。公稱通徑:DN100—2000,壓力等級：0—PN400Mpa.

?

★?環形孔板

環形取壓孔板其獨特的取壓方式，能真實的反映出其前后壓差值。不容易堵塞。是一種高量程比的流量計。公稱通徑：DN50—DN1000,壓力等級：小于25MPa

★?八槽孔板

?八槽孔板取壓穩定，適合測量精度要求較高的場合。具體結構如下圖所示。

★?限流孔板

? 限流孔板運用于流量控制的場合比較多。系統的壓損相對較大。應用于當要求流體降壓通過或要求流體降壓限流通過時，廣泛運用于各種流體的測量。

?

★?高壓透鏡墊孔板

? 高壓透鏡孔板運用于高溫高壓的場合，是代替其它儀表在高溫高壓工況下的理想儀表。按JB/T2776-92標準生產和檢測，公稱通徑:DN50-DN250mm,壓力等級：PN400MPa

? 詳細資料歡迎來電來函咨詢!

?

?

流量計安裝

基本要求：

★?對于新設管路系統，必須先經吹掃管道后再安裝節流裝置。

★?安裝前應仔細核對節流裝置的編號、位號、規格是否與管道情況、流量范圍等參數相符。在取壓口附近標有“+”的一端應與流體上游管段聯接，標有“—”的一端應與流體下游管段聯接。

★?節流裝置的中心線應當與管道中心線同軸。

對管道的要求：

★?節流裝置前后應配有一段測量管，至少保持前10D、后5D的等徑直管段，以保證測量精度。

★?在節流件前后若需安裝閥門，最好選閘閥且在運行中全開；調節閥則應在下游5D之后的管路中。

?

?

對差壓引出管路的要求：

?★?引壓管路的內徑與管路長度和介質臟污程度有關，通常在25米以內用內徑為8-12mm的管子。測量煤氣可適當加粗到DN15。

?★?測量液體流量時引壓管水平段應在同一水平面內。若是在垂直管道上安裝節流件，引壓短管之間相距一定的距離（垂線方向），這對差壓變送器的零點有影響，應通過“零點遷移”來校正。

?★?引壓管路應有牢固的支架托承，兩根取壓管路應盡可能互相靠近并遠離熱源或震動源，測量水蒸汽流量時，應用保溫材料一同包扎，必須時（如氣溫0℃以下）加伴熱管防止結冰。在測量臟污流量時，應附設隔離器或沉降器。

?★?引壓管路內必須始終保持單相流體狀態。被測流體是氣體時，引壓管路（包括差壓計的壓力腔）內全部是氣相；被測流體是液體時，引壓管路內全部是液相，絕對不能有氣泡。為此應在引壓管路的最低點裝排水閥或在最高點裝排氣閥，在新裝或檢修差壓儀表時應特別注意。

?

?

?

?

?

流量計使用與維護

?

使用注意事項

?★?新表或停用一段時間后重新啟用的節流裝置，投用前應檢查引壓管路有無堵塞或泄漏，對液體介質應在引壓管路內充滿清潔的水或其他導壓液體，注意排放管路內混進的氣體，對氣體介質應注意排放管路內積液。

?★?投運前打開“三閥組”中的平衡閥，關嚴正負取壓管路上的閥門，檢查、校正差壓變送器的零點，一定注意“零點”是在正負壓力腔完全等壓（即差壓等于0）時，核查調整差壓變送器。

?★?在流體流動狀態下即使全開“平衡閥”，只要不關嚴正負取壓管路上的取壓閥門，也不能核查零點。因為平衡閥本身有阻力，不能完全平衡正負壓力腔的壓力，即達不到“零差壓”狀態。

?★?測量臟污流體流量時，一定要配置沉降器或隔離器。注意導壓流體的進口、出口及排污口的位置如何合理選擇，以達到排污目的。

?★?測量腐蝕性流體流量時，一定要選用合適的隔離器，根據介質比重選用合適的隔離液，并注意合理選擇隔離液與被測流體的入口。

?★?節流裝置的設計參數是否與實際參數相符，直接關系到測量精度。節流裝置投入使用時，測得的參數如果處于設計參數的范圍內，測量精度一般不會超過設計計算精度；但是如果測得的參數遠離設計參數范圍（假定節流裝置及差壓變送器選型、制造、安裝均符合要求）則有可能是提供的設計參數有誤，應更改設計參數，重新設計計算。

?

維護注意事項：

?★?日常維護工作主要是清除沉降器或隔離器內的積垢，定期從排污口處放掉，在被測介質是高溫高壓腐蝕或有毒流體時，清除時要注意安全。

?★?差壓變送器的零點有時發生漂移，影響測量精度（特別是流量小、差壓接近下限值時），要經常校對零點。質量好的差壓變送器可根據經驗延長校零周期至1年，而質量差的則可能數天校一次零點，所以我們建議配用質量好的差壓變送器，減輕日常維護工作量。

?

?

?

售后與質保 ??

多欽儀表（上海）有限公司供應的所有產品：

?★?所有產品質保2年；

?★?免費提供電話咨詢、指導安裝調試等服務；

?★?協商上門指導安裝、調試等事宜，只收取合理的差旅費用；

?★?量大可以免費上門指導安裝、調試；
服務宗旨：不管產品使用多長時間，只要您找到我們，我們都會為您解決所有問題，直到滿意為止。相信我們從事流量計行業10多年的實踐經驗?zāi)転槟銕頋M意的服務。

?

?

?

?
